jueves, 23 de mayo de 2013

Instalación de un disipador


1- anclajes de la placa

2- pestañas para fijación en la placa

3- hueco para colocacion de la pasta termica

4- palanca o guillotina

Instalación de disipador y ventilador

1º colocamos el disipador encima de la plataforma de la placa base.


2º cerramos las palancas que trae el disipador para fijarlo a la placa.




Ahora hay unos disipadores que incorporan "heat pipes" que son tubos que contienen un tipo de gas o liquido para una mejor refrigeracion del procesador.




Instalación de un microprocesador

1º  cogemos el microprocesador por los bordes para no dañar los pines



2º Nos fijamos en la esquina del socket que no tiene huecos para los pines para saber la posicion en la que tenemos que colocar el micro.



3º lo colocamos con cuidado para que encajen los pines.



4º Bajamos la palanca para fijarlo.



5º Le ponemos la pasta termica y la extendemos.



jueves, 16 de mayo de 2013

Modding

¿Que es el modding?

Es el arte o técnica de modificar estética o funcionalmente partes de las computadoras, ya sea el gabinete, mouse, teclado o monitor, y los componentes de los videojuegos, como pueden ser las consolas.



¿Para que se hace?

Estos tipos de modificaciones se hacen únicamente para mejorar la estética del ordenador y darle un toque personal para el usuario del mismo.

Modding con bajo presupuesto.

El modding de bajo presupuesto seria la colocacion de una tapa de metraquilato en la caja para poder ver el interior del pc, y poner unas barras de neon de luces de colores, tambien ventiladores transparentes con neones

.



Modding de alto presupuesto.

Seria el poner todo lo de el modding de bajo presupuesto pero en más cantidad, la colocacion de una refrigeracion liquida con neon, disipador del procesador personalizado, y tambien la reforma total de la caja.









Montaje de una placa base

Pasos para montar una placa base:

1º- Colocar la alfombra.


2º- Abrimos la caja donde vamos a colocar la placa base y la tumbamos.



3º- Colocamos la placa base en el área de trabajo.



4º- Colocamos los separadores en los agujeros correspondientes para el tipo de placa base.



5º- Colocamos la placa base dentro de la caja haciendo que los agujeros para los tornillos coincidan con los separadores que acabamos de colocar.



6º- Ponemos las arandelas para no dañar la placa base a la hora de atornillar.



7º- Finalmente fijamos la placa base con los tornillos.



8º- Hacemos que la plantilla para los conectores traseros de la placa base se adapte a estos.

miércoles, 15 de mayo de 2013

Tipos de Cajas

Dada la finalidad de servir de armazón para el montaje del equipo, su forma y tamaño:

Torre

                          Imagen del producto

Turboost 8702B          36 €



Dispone de 3 ventiladores creados para obtener un enfriamiento óptimo de todos los componentes. Además, esta torre 8702B integra 2 puertos USB 2.0 y 2 salidas audio en el panel frontal para facilitar la conexión de periféricos. Opta por la Turboost 8702B, una torre de gran diseño, elegante y de grandes prestaciones. Tiene 4 bahias de 5.25" y 1 de 3.5".

Mini-ITX


                                Oferta
 COOLER MASTER ELITE 120 ADVANCED
- Número de puertos 5.25": 1
- Número de puertos 3.5": 3
- Número de bahías 2.5'': 4
- Número de bahías internas de 3,5 ": 3
- Formas de factor de tarjeta madre soportadas: mini-ITX


Sobremesa


                        Oferta

 NOX-MEDIA HD FRONTAL ALUMINIO ATX

- Factor de forma: HTPC
- Número de puertos 5.25": 1
- Número de puertos 3.5": 1
- Número de bahías internas de 3,5 ": 1
- Formas de factor de tarjeta madre soportadas: ATX, micro-ATX, mini-ITX




martes, 7 de mayo de 2013

Tutorial de montaje de un pc


Abrimos la caja:


Preparamos todas las piezas que le vamos a conectar:

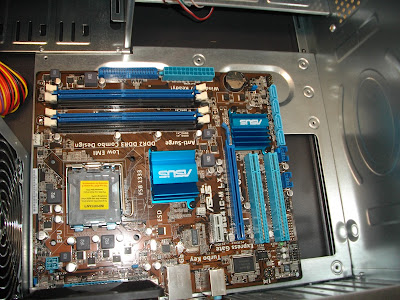

Fijamos la placa base a la caja:



Quitamos los protectores de la parte trasera de la placa:



Instalamos los componentes en los puertos PCI



Quitamos los protectores frontales:



Instalamos los lectores de DVD y el disco duro:

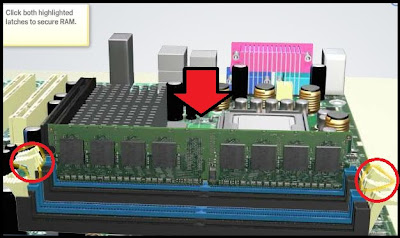

Instalamos los modulos RAM



Fijamos el procesador





Colocamos la pasta termica sobre el procesador:



Colocamos el disipador:



Colocamos la Fuente de Alimentación



Fijamos los tornillos
